【6】继电器的使用方法

来源:沈阳极迅科技浏览数:22059


继电器接灯の使用方法


【视频1】-->外接12V继电器控灯演示视频


视频2-->外接5V继电器控灯‍演示视频



单独采购继电器的接线图:

咱家道具自带继电器的接线图:

————————————————————————————————

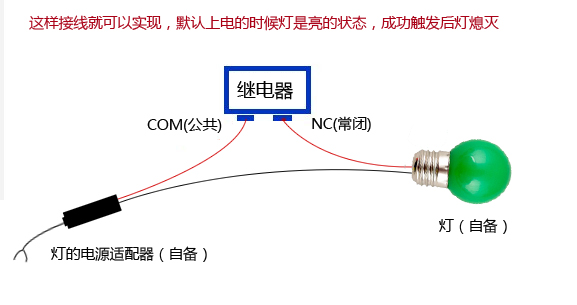

继电器接灯示意图:


继电器接锁示意图:

邮件系统等单机道具自带继电器接推杆示意图:


下面举例说明:

【场景1】:敲门开锁机关,想在成功触发后开锁的同时,在点亮1盏220V的灯,用12V-2路的继电器(图3)怎么接线?

步骤如下:

1)敲门开锁控制器输出的红线接电磁锁的红线,黑线接电磁锁的黑线;

2)敲门开锁控制器输出的红线同时接继电器上的14号端子,黑线接13号端子;

3)220V火线接灯的火线;

4)220V零线接继电器上的9号端子;

5)灯的零线接继电器上的1号端子(如果希望触发后闭灯,此处接5号端子);

220V如果不能区分哪个是火线,哪个是零线,那么随便把一根当成火线即可(交流电不分正负极);

1987工作室所有输出红黑线接电磁锁的设备,都可以通过以上方式配合继电器使用!

【场景2】:敲门开锁机关,想在成功触发后开锁的同时,在点亮1盏12V的灯,用12V-2路的继电器(图3)怎么接线?

步骤如下:

1)敲门开锁控制器输出的红线接电磁锁的红线,黑线接电磁锁的黑线;

2)敲门开锁控制器输出的红线同时接继电器上的14号端子,黑线接13号端子;

3)灯的电源(12V)的正极接灯的正极(此处12V电源是单独配的,给灯供电的电源);

4)灯的电源的负极接继电器上的9号端子;

5)灯的负极接继电器上的1号端子(如果希望触发后闭灯,此处接5号端子);

直流12V的设备区分正负极,一般红色的为正,黑色的为负;

1987工作室所有输出红黑线接电磁锁的设备,都可以通过以上方式配合继电器使用!

【场景3】:用图1(或图2)上的继电器,控制220V灯,怎么接线?

步骤如下:

1)220V火线接灯的火线;

2)220V零线接继电器上的公共;

5)灯的零线接继电器上的常开(如果希望触发后闭灯,此处接常闭);

220V如果不能区分哪个是火线,哪个是零线,那么随便把一根当成火线即可(交流电不分正负极);

常用继电器:

(图1)

NO:常开  COM:公共 NC:常闭


(图2)

(图3,这个是底座,需要把长方体的继电器模块插在上面)

13、14为电源接口,14接+12V,13接地;

第一路:9公共    1常闭 5常开

第二路:12公共 4常闭 8常开
