【12】时钟机关的使用方法

来源:沈阳极迅科技作者:1987工作室网址:https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-2914694439.9.7a362009wOuEYY&id=565550814041浏览数:2586

时钟机关の使用方法

【时钟机关】

时钟机关的音效链接:

链接: https://pan.baidu.com/s/12miFR3QF2l380nRx_J7FvA

密码: bbk3


基础版时钟的包装


(注:基础版本匹配时钟有2点要求:①时钟内部可拆卸,②时钟的指针需要宽大,这样才方便固定磁铁;


玩法说明

钟表指针拨到指定的时刻,停留2秒以上,触发机关(接收器播放音  频,同时电磁锁接口断电);

通过更改控制器里的TF卡06文件可以选择不同的复位模式:

1)  自复位模式(默认规格):成功触发后等待30秒,系统自动复位;

2)  开关模式:成功触发后,再次触发复位;

3)  单次模式:成功触发后,接收器断电复位;

连线说明

1.接收器接12V电源;

2. 接收器上的红黑线输出12V,红线接电磁锁的红线,黑线接电磁锁的黑 线;

3. 严禁红黑线短路;

4. 12V电源区分正负极,延长电源时严禁正负极反接;

文件名称为001:单次模式

文件名称为002:开关模式

文件名称为003:自复位模式

通过更改控制器里的TF卡05文件可以选择不同的触发方式

文件名称为001:靠近触发

文件名称为002:离开触发

更改音频流程

1:取出控制器上的TF卡;

2:TF卡放入读卡器,链接电脑,打开TF卡,将里面的内容做一下备份;备份音效源文件很重要哦,亲;

3:对应替换原有音频即可,注意以下3点:

a)文件路径不能变;如果改的是02文件夹下的001 必须放回原有文件夹下;

b)替换的音频必须是MP3格式的,如果不是需要通过软件转换成MP3格式,直接更改后缀无效;

c)文件名必须跟原文件名一致(如原文件名是001.mp3,那么替换的文件必须也改成001.mp3);

TF卡最大容量128m

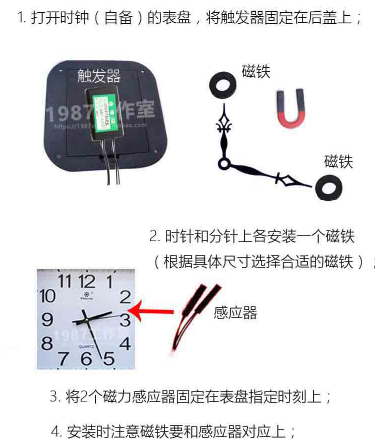

安装方法(以下内容适合基础版的参看,高级版的略过)

1. 打开时钟(自备)的表盘,将触发器固定在后盖上;

2. 将2个磁力感应器固定在表盘指定时刻上;

3. 时针和分针上各安装一个磁铁(根据具体尺寸选择合适的磁铁);

4. 安装时注意磁铁要和感应器对应上;

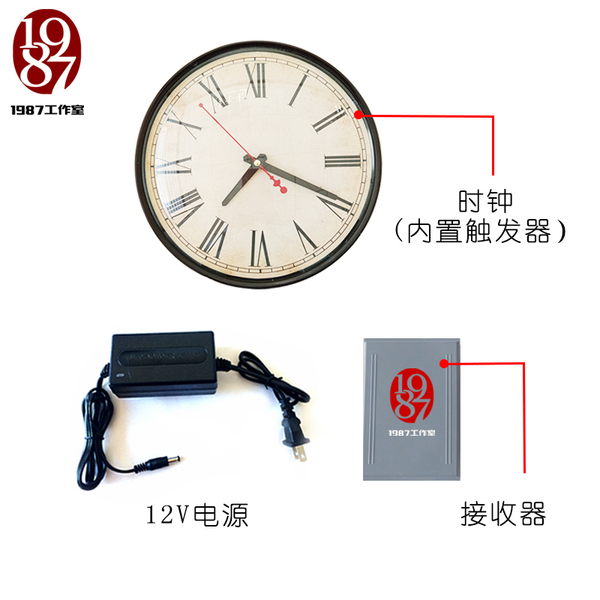

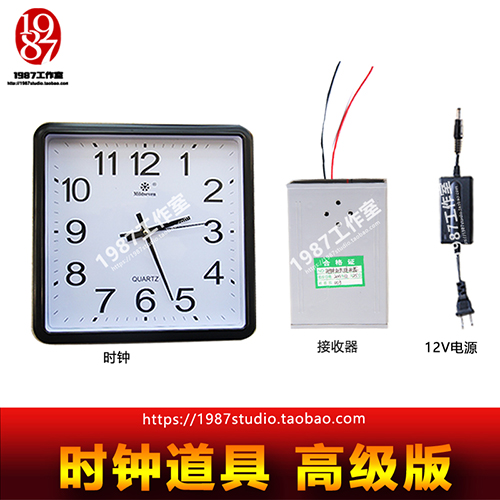

物品清单

触发器 1个(高级版的在时钟里面)

接收器    1个

12V电源 1个






2018年12月1号之前时钟机关の使用方法


>>演示视频-请点击<<


时钟机关的音效链接:

链接: https://pan.baidu.com/s/12miFR3QF2l380nRx_J7FvA

密码: bbk3


基础版时钟的包装


(注:基础版本匹配时钟有2点要求:①时钟内部可拆卸,②时钟的指针需要宽大,这样才方便固定磁铁;


玩法说明

钟表指针拨到指定的时刻,停留2秒以上,触发机关(接收器播放音  频,同时电磁锁接口断电);

通过更改控制器里的TF卡06文件可以选择不同的复位模式:

1)  自复位模式(默认规格):成功触发后等待30秒,系统自动复位;

2)  开关模式:成功触发后,再次触发复位;

3)  单次模式:成功触发后,接收器断电复位;

连线说明

1.接收器接12V电源;

2. 接收器上的红黑线输出12V,红线接电磁锁的红线,黑线接电磁锁的黑 线;

3. 严禁红黑线短路;

4. 12V电源区分正负极,延长电源时严禁正负极反接;

文件名称为001:单次模式

文件名称为002:开关模式

文件名称为003:自复位模式

通过更改控制器里的TF卡05文件可以选择不同的触发方式

文件名称为001:靠近触发

文件名称为002:离开触发

更改音频流程

1:取出控制器上的TF卡;

2:TF卡放入读卡器,链接电脑,打开TF卡,将里面的内容做一下备份;备份音效源文件很重要哦,亲;

3:对应替换原有音频即可,注意以下3点:

a)文件路径不能变;如果改的是02文件夹下的001 必须放回原有文件夹下;

b)替换的音频必须是MP3格式的,如果不是需要通过软件转换成MP3格式,直接更改后缀无效;

c)文件名必须跟原文件名一致(如原文件名是001.mp3,那么替换的文件必须也改成001.mp3);

TF卡最大容量128m

安装方法(以下内容适合基础版的参看,高级版的略过)

1. 打开时钟(自备)的表盘,将触发器固定在后盖上;

2. 将2个磁力感应器固定在表盘指定时刻上;

3. 时针和分针上各安装一个磁铁(根据具体尺寸选择合适的磁铁);

4. 安装时注意磁铁要和感应器对应上;

物品清单

触发器 1个(高级版的在时钟里面)

接收器    1个

12V电源 1个


》旧版本使用说明书《


玩法说明

钟表指针拨到指定的时刻,停留2秒以上,触发机关(接收器播放音频,同时电磁锁接口断电);

通过控制器上的拨码开关可以选择不同的复位模式:

1) 自复位模式(默认规格):成功触发后等待30秒,系统自动复位;

2) 开关模式:成功触发后,再次触发复位;

3) 单次模式:成功触发后,接收器断电复位;

连线说明

1. 接收器接12V电源;

2. 接收器上的红黑线输出12V,红线接电磁锁的红线,黑线接电磁锁的黑线;

3. 严禁红黑线短路;

4. 12V电源区分正负极,延长电源时严禁正负极反接;

安装方法(以下内容适合基础版的参看,高级版的略过)

1. 打开时钟(自备)的表盘,将触发器固定在后盖上;

2. 将2个磁力感应器固定在表盘指定时刻上;

3. 时针和分针上各安装一个磁铁(根据具体尺寸选择合适的磁铁);

4. 安装时注意磁铁要和感应器对应上;

音频更改

替换TF卡中01文件夹下的001.mp3 和 002.mp3 这两个文件即可:

1) 音频文件必须是mp3格式的;

2) 文件名必须改成001.mp3 和 002.mp3

拨码方式如下,重新选择模式后需要重启下接收器:


上图为单次模式

上图为开关模式

上图为自复位模式

物品清单

触发器    1个(高级版的在时钟里面)

接收器    1个

12V电源 1个

【时钟机关FAQ】

1.

问:时钟机关拨到正确的位置,延迟多少秒可以开锁呢?

答:延时2秒即可开锁!

2.

问:时钟机关的正确触发时间会不会被玩家测试出来呢?

答:不会的哈,因为指针拨到正确的位置停留2秒钟才可以触发,也是为了避免误触发情况的发生!

3.

问:这款道具是什么原理呢?

答:道具的原理是 2点磁力-同时触发 开锁的原理哦!

4.

问:基础版本和高级版本的区别在哪呢?我是很喜欢你们演示的那个时钟,可以自己更换成其他的时钟样式吗?

答:

①基础版本的是不含时钟的版本;高级版本是含时钟的版本,并且出货前这边会把触发时间配置好,出货的时钟的样式是详情页上的样式;

②若您不喜欢详情页上的时钟,您可以选购基础版本的时钟机关;这样您后期可以自己匹配个内部可拆卸,并且指针宽大的时钟进行包装哦!

5.

问:基础版本的匹配时钟有什么要求吗?

答:基础版本匹配时钟有2点要求:①时钟内部可拆卸,②时钟的指针需要宽大,这样才方便固定磁铁;

6.

问:含时钟版本的下单需要备注时间嘛?对成功触发的时间有什么要求呢?

答:含时钟的版本需要您下单的时候备注下成功触发的时间哦;触发的时间需要是整数,比如11:30;8:25;15:00……这种时间,更容易触发!

7.

问:时钟机关结实吗,会不会被玩家弄碎呢?

答:时钟机关的时钟属于易碎品,但是不暴力使用是没有问题的!

8

问:时钟机关是有线款还是无线款呢?

答:时钟机关为无线款道具,时钟和控制器是无线传输信号的,非常方便用户安装!

9.

问:道具用的是什么型号的纽扣电池呢?电池可以使用多久呢?

答:时钟的磁力触发器内置CR2032纽扣电池,按照一天工作8小时计算正常可以使用1个月左右;具体还要看您的使用频率和电池的质量哦!

10.

问:复位方式有几种呢?支持用户后期自己配置吗?

答:复位方式包括以下3种;复位方式支持用户通过控制器内置的TF卡进行配置,详情请参看使用手册中道具音频的更改方式:

① 自复位模式(默认规格):成功触发后等待30秒,系统自动复位;

② 开关模式:成功触发后,再次触发复位;

③ 单次模式:成功触发后,接收器断电复位;

11.

问:时钟机关如何更换电池?

答:
如下图:
① 时钟机关换电池,表的背面四周有螺丝拧下来,然后正面的玻璃就拆下来了,揭开表盘,就可以看到装电池的小控制器,直接将电池扣下来,换上新的就可以了。
时钟机关的控制器不在一个方向,也可能在另一边,这边要是没有的话,就需要将这边合上,把指针调到这边,然后慢慢揭开另一面。
