【11】人体电桥的使用方法

来源:沈阳极迅科技浏览数:1111


人体电桥の使用方法


》》演示视频-请猛戳《《


人体电桥音效下载链接:

http://pan.baidu.com/s/1o7FwoQm

密码: d6q6

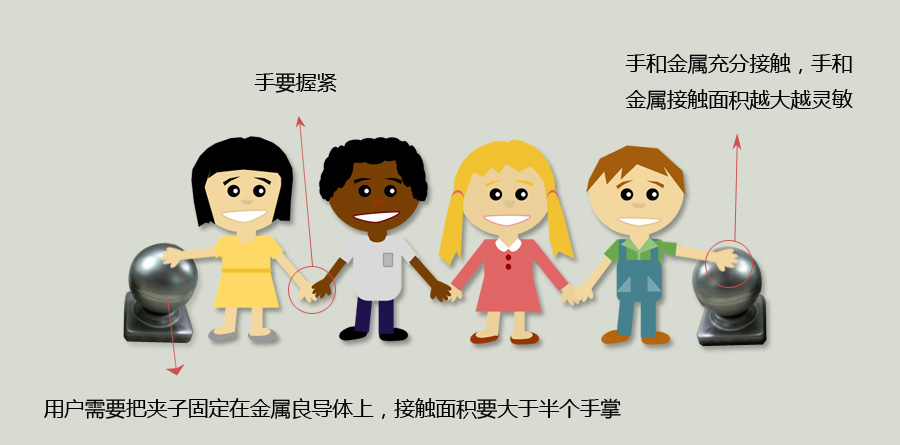

人体电桥安装草图


人体电桥-12V-蜂鸣器版


玩法介绍

人体电桥触发成功后,控制灯亮,同时打开1把电磁锁,系统断电复位;

版本说明

标准版:成功触发后无音效;

音效版:成功触发后有音效(支持用户更改);

连线说明

1. 控制器接12V电源,上电后等待2秒,系统发出“滴”声,之后进入工作状态;

2. 控制器上的红黑线输出12V,红线为+12V,用于连接电磁锁的红线;黑线为地,用于连接电磁锁的黑线;

3. 控制器上有N组线,线头相当于N个电极,玩家以人体为导线,将N个电极联通后出发机关,系统发出4个“滴”声,同时电磁锁接口断电,30秒后自动复位;

4.  N个电极需要固定在金属导体上,导体与人体的接触面积大于半个手掌的大小;

物品清单

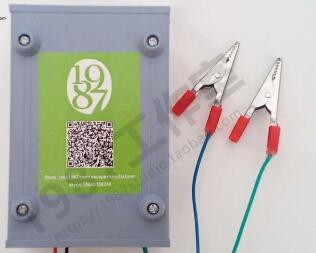

控制器        1个

12V电源     1个


人体电桥-12V-音效版}



玩法介绍

人体电桥触发成功后,控制灯亮,同时打开1把电磁锁,系统断电复位;

连线说明

1.控制器接12V电源,上电后等待2秒,系统播放提示音,之后进入工作状态;

2.控制器上的红黑线输出12V,红线为+12V,用于连接电磁锁的红线;黑线为地,用于连接电磁锁的黑线;

3.控制器上有N组线,线头相当于N个电极,玩家以人体为导线,将N个电极联通后触发机关,系统播放音效,同时电磁锁接口断电,30秒后自动复位;

4.N个电极需要固定在金属导体上,导体与人体的接触面积大于半个手掌的大小;

5.系统自动喇叭,同时支持外接音箱;6.支持用户更改音频内容;

音频修改

用户通过替换TF卡中的音频可以实现音频的更改,具体步骤如下:

1)   取出TF卡(TF卡位于音频接口下方,电路板的地下);

2)   连接电脑,替换01文件夹下的音频,保持文件格式 和 文件名相同即可;

物品清单

控制器         1个

12V电源      1个
