【17】重力机关的使用方法
来源:沈阳极迅科技浏览数:1795


重力机关の使用方法


》》演示视频-请猛戳《《

》》重力感应器安装方法-请猛戳《《


重力机关音效链接:

链接: https://pan.baidu.com/s/1x3Jn5e29hlFdxGyslrsjhw

密码: cq9c


玩法说明

感应器上放置一个指定重量的物体可以触发机关,拿走后复位;支持用户更改密码(物体的重量),支持用户更改音频;

量程&精度

每个版本均支持2种精度(具体配置方式详见模式修改):

1)触发物体重量较小(500g内),选择高精度;

2)触发物体重量较大(大于500g),选择低精度;

3)感应器有损坏(发生过超重的情况),选择低精度模式;

高精度模式下:

量程5Kg版本: 最小触发重量5g,精度:0.8%;

量程10Kg版本:最小触发重量10g,精度:0.8%;

量程20Kg版本:最小触发重量20g,精度:0.8%;

低精度模式下:

量程5Kg版本: 最小触发重量15g,精度:0.8%;

量程10Kg版本:最小触发重量30g,精度:0.8%;

量程20Kg版本:最小触发重量60g,精度:0.8%;

连线说明

1. 感应器通过插头与控制器相连;

2. 控制器上的红黑线输出12V,红线接电磁锁的红线,黑线接电磁锁的黑线;

3. 控制器接12V电源;

密码修改

Step1:拔掉控制器的电源;

Step2:取下感应器上多余的物体;

Step3:按住控制器上的按钮不松手,接通控制器的电源,按照提示音操作即可;

Step4:重启后完成配置;

模式修改

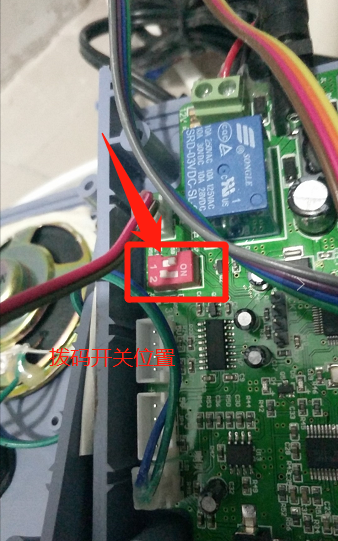

控制器上有2位拨码开关:

l 1号拨码开关用于选择游戏精度,开关拨到下侧为高精度(远离ON的一侧),;开关拨到上侧为低精度(靠近ON的一侧);

l 2号拨码开关用于选择复位方式,开关拨到下侧为实时模式,N个感应器都放置正确的物品后电磁锁断电,所以物品都拿走后电磁锁上锁;开关拨到上侧为单次模式,成功触发后断电复位;默认规格:实时模式;微信图片_20190111214202.png

注意事项

1) 严禁超重,否则直接破坏性损坏感应器;

2) 控制器上电后会进行归零操作,此时不要在感应器上放置任何物体;

音频修改

Step1:取出控制器上的TF卡;

Step2:链接电脑,打开TF卡,将里面的内容做一下备份;

Step3:替换原有音频即可,注意以下3点:

1) 文件路径不能变;

2) 替换的音频必须是MP3格式的,如果不是需要通过软件转换成MP3格式,直接更改后缀无效;

3) 文件名必须跟原文件名一致(如原文件名是001.mp3,那么替换的文件必须也改成001.mp3);

注:亚克力的面板厚度和螺丝的型号;厚度4MM,长宽10*10MM,长螺丝(安装感应器那个)M6*30MM 亚克力安装小螺丝4个:M3*8MM

物品清单-(电磁锁-标准版)

感应器     N个

控制器     1个

12V电源  1个




感应器安装效果图





【重力机关FAQ】

1.

问:重力机关是怎么玩的?

答:感应器上分别放置预设重量的物体,放置正确后触发机关;

2.

问:1路2路3路指的是什么?

答:几路指的是感应器的个数:

1路对应1个感应器,1个感应器上放置预设重量的物体,即可触发机关;

2路对应2个感应器,2个感应器上分别放置预设重量的物体,即可触发机关;

以此类推。

3.

问:道具有音效吗,音效支持自己配置吗?

答:道具的音效如下:

①成功触发后的开锁音效;

②道具复位的音效;

均支持用户自己通过TF卡进行更改;更改方式详见使用手册!

4.

问:感应器的量程分几个版本

答:

重力感应器有3个量程可选择:5Kg,10kg,20kg;

温馨提示:感应器上放置的物体不可以超过量程;

5.

问:感应器的误差是多少?

答:误差范围0.8%;感应器的误差范围是一个硬币的重量;

6.

问:我买的是1路5kg量程的感应器,现在买一个10kg的感应器能直接用吗;

答:如果原来是5kg量程的现在顾客想改成10kg的,需要购买一个10kg的感应器和10kg量程的亚克力板,接口发货前都是做好的,这样就可以使用;

7.

问:感应器的可以混用量程吗,比如我买2路的重力机关,1路是量程5kg,1路是量程10kg,可以吗?

答:可以的,下单前备注下;收到道具组装好感应器后,分别在控制上连接上5kg量程的感应器和10Kg的感应器即可;

8.

问:重力感应器怎么配密码?

答:

① 拔掉控制器的电源;

② 取下感应器上多余的物体;

③ 按住控制器上的红色按钮不松手,接通控制器的电源,按照提示音操作即可;

④ 重启后完成配置(不是必要条件,有提示音就可以玩啦);

9.

问:重力机关可以控制电推杆吗?

答:可以,另购买一个推杆转换器即可,推杆和推杆电源不包含,用户需要自行配齐。

10.

问:重力机关成功触发后怎么复位的

答:重力机关的复位方式有两种,均支持用户通过控制器内的拨码开关进行调节,具体调节方式参看使用手册;

①实时复位模式:成功触发后,感应器上物品拿走复位;

②单次模式:成功触发后,道具断电重启复位;

11.

问:感应器是怎么安装的?

答:

①请参看安装视频:http://v.youku.com/v_show/id_XMTYyMzQ2MjM3Mg==.html?spm=a2hzp.8253869.0.0&from=y1.7-2

②请参看安装图解:

③注意安装细节:


1)如图所示;感应器上有4个孔洞,所以顾客在安装的时候很容易就按错;

2)顾客需要把感应器按照向下↓的箭头放置;

3)感应器下面的垫板+螺丝;需要在固定在感应器的左边;感应器上面的垫片+螺丝需要固定在感应器的右面;

12.

问:高精度和低精度是什么区别呢?

答:每个版本均支持2种精度(具体配置方式详见模式修改):

①触发物体重量较小(500g内),选择高精度;

②触发物体重量较大(大于500g),选择低精度;

③感应器有损坏(发生过超重的情况),选择低精度模式;

13.

问:为什么密码总是配置不成功呢?

答:您按照重力感应器安装的注意事项重新安装下哈!

14.

问:这个感应器上面包装的时候可以放一个木板吗?

答:可以的;上电后,系统会先清零的,木板就相当于是设备的一部分了;

15.

问:两个感应器可以安装在同一块木板下安装吗?

答:确保木板不会晃动就行,这样的话2套设备是独立的
